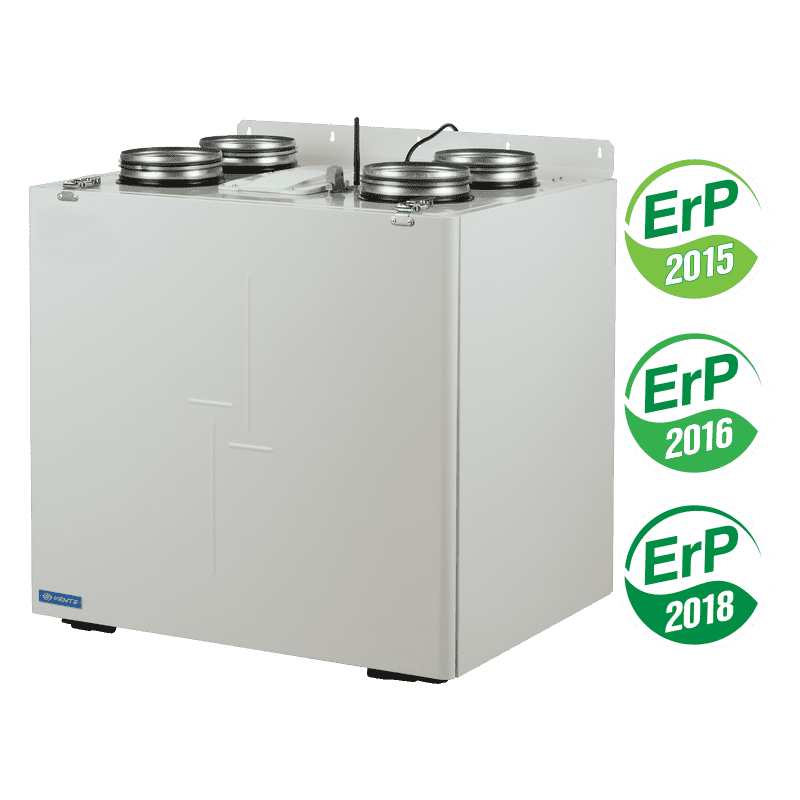

VENTS VUT/VUE V(B) EC A14/A21-Serie Lüftungsanlagen mit Wärmerückgewinnung
Stelle eine Frage
Deine E-Mail (required)

Telefonnummer (required)

Guaranteed Safe Checkout

Beschreibung
Bezeichnungsschlüssel
Zubehör

Beschreibung

BESCHREIBUNG

Die Lüftungsanlagen sind betriebsbereite Lüftungsgeräte zur Luftfilterung, Frischluftzufuhr und Entlüftung von Innenräumen.
Die Abluft-Wärme dient zur Erwärmung der Zuluft in einem hocheffizienten Plattenwärmetauscher.

Die Lüftungsanlagen eignen sich für energieeffiziente Lüftung von Privathäusern und Wohnungen.
Kompatibel mit Lüftungsrohren mit einem Durchmesser von 150, 160 und 200 mm.

FILTER

VENTILATOREN

Der Zuluft- und Abluftströme werden in den Panelfiltern der Filterklasse F7 und G4 gereinigt.
Ablufund Zuluftreinigung bei den Anlagen VUT/VUE 200 VB EC durch die Filter mit der Filterklasse G3.
Zuluftreinigung bei den Anlagen VUT/VUE 250 VB EC durch die Filter mit den Filterklassen G4 und F7, Abluftreinigung durch die Filter mit der Filterklasse G4.

Für die Be- und Entlüftung werden hocheffiziente, elektronisch kommutierte Außenläufermotoren (EC) und Radiallaufräder mit vorwärts gekrümmten Schaufeln verwendet.
EC-Motoren haben ein sehr effizientes Verhältnis von Leistung zu Fördervolumen und erfüllen die aktuellen Anforderungen zur Energieeinsparung.
Die hohe Effizienz bis zu 90 % ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.

WÄRMETAUSCHER

Die Lüftungsanlagen VUT V(B) EC sind mit einem Gegenstrom-Wärmetauscher aus Polystyrol ausgestattet.
In der kalten Jahreszeit wird die Abluftwärme auf die Zuluft übertragen, was den Wärmeverlust beim Lüften reduziert.
Dabei kann sich Kondensat bilden, das sich in einer speziellen Auffangwanne sammelt und durch das Abluftrohr nach außen abgeleitet wird.
In der warmen Jahreszeit wird die Wärme der Außenluft auf die Abluft übertragen.
Auf diese Weise tritt kühlere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.

Die Lüftungsanlagen VUE V(B) EC sind mit einem Gegenstrom-Wärmetauscher ausgestattet.
In der kalten Jahreszeit werden die Wärme und Feuchte der Abluft über den Enthalpie-Wärmetauscher auf die Zuluft übertragen, was den Wärmeverlust durch die Lüftung reduziert.
In der warmen Jahreszeit werden die Wärme und Feuchte der Außenluft über den Enthalpie-Wärmetauscher auf die Abluft übertragen.
Auf diese Weise tritt kühlere und trockenere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.

GEHÄUSE

BYPASS

Das Gehäuse ist aus pulverbeschichtetem Stahl gefertigt und von innen wärme- und schallisoliert mit einer 20, 25, 30, 40 mm dicken Mineralwolleschicht, je nach Modell der Anlage.

Die Lüftungsanlagen VUT/VUE V(B) EC sind mit einem Bypass für die Sommerlüftung (Abkühlung mit der Außenluft) ausgestattet.

STEUERUNG

Die Lüftungsanlagen VUT/VUE V(B) EC A21 verfügen über eine eingebaute Steuereinheit.
Die Steuereinheit A21 ermöglicht die Integration der Anlage in das Smart Home-System oder BMS (Building Management Systems).
Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat gekauft).
Laden Sie das Programm VENTS AHU herunter, um die Anlage über Wi-Fi zu steuern.

Die Anlagen VUT/VUE V(B) EC A14 verfügen über eine eingebaute Steuereinheit und ein Wand-Bedienfeld mit einem Touchscreen A14 und LED-Anzeige.
Die Anlagen VUT 200 V(B) EC, VUT 250 V EC sind nur mit der Steuerung A14 verfügbar.

FROSTSCHUTZ

Der Frostschutz bei den Anlagen erfolgt durch Abschaltung des Zuluftventilators.

Bei den Anlagen VUT/VUE V(B) EC A21 gibt es eine Möglichkeit einen Vorheizregister zum Frostschutz der Anlage anzuschliessen.

STEUERUNG UND AUTOMATION

Funktionen	A21	A14
Kabelgebundenes Fernbedienfeld	Option (A22)	А14
Steuerung über ein kabelgebundenes LCD-Fernbedienfeld	Option (A25)
Drahtloseses Fernbedienfeld	Option (A22 Wi-Fi)	–
BMS	RS-485 WI-FI Ethernet MODBUS (RTU, TCP)	–
Steuerung über Wi-Fi mit einem Mobilgerät	+	–
Frostschutz	+	+
Bypass	automatisch + manuell	manuell
Zeitgesteuerter Betgrieb	+	–
Filterwechselanzeige	gemäß dem Filtertimer	gemäß dem Filtertimer
Filterwechselanzeige	Gemäß dem Differenzdruckschalter der Filterverschmutzung (nur für VUT/VUE 550 VB EC A21)	gemäß dem Filtertimer
Alarmanzeige	+	+
Lüftungsstufeeinstellung	+	+
Timer	+	–
RH%-Sensor	Option	Option
CO₂-Sensor	Option	Option
VOC-Sensor	Option	Option
PM2.5-Sensor	Option	Option
Boost-Modus	+	–
Kamin-Modus	+	–
Anschluss der Vorheizung	Option	–
Anschluss der Nachheizung	Option	–
Anschluss der Kälteanlage	Option	–
Brandmelder	Option	Option
Kontrolle der min. Zulufttemperatur	+	–

MONTAGE

Die Anlage ist für die Wand- und Bodenmontage bestimmt.

Der Watrungszugang zur Anlage und zu Filtern erfolgt sowohl über die rechte als auch über die linke Seite.

BAUWEISE DER ANLAGE

VERWENDUNGSBEISPIEL

Serie	Nennförderleistung, m³/h	Montageeigenschaften	Gehäuseausführung	Bypass	Motortyp	Steuerung
VUT: Lüftung mit Wärmerückgewinnung VUE: Lüftung mit Energierückgewinnung	160, 200, 250, 300, 350, 550	V: vertikal	– standardmäßig 1: Gehäusemodifikation	_: kein Bypass B: integrierter Bypass	ЕС: elektronisch kommutierter Synchronmotor	А14 А21

Modell	Panelfilter G3	Panelfilter G4	Panelfilter F7	LCD-Bedienfeld	Bedienfeld	Wi-Fi-Bedienfeld	Interner Feuchtigkeitssensor	CO₂-Sensor mit der Anzeige	CO₂-Sensor	Feuchtigkeitssensor

VUT 160 V ЕС A21	–	SF 285х195х10 G4	SF 285х195х10 F7	A25	A22	A22 Wi-Fi	HV2	CO2-1	CO2-2	HR-S
VUT 160 V ЕС A14				–	–	–	–
VUE 160 V ЕС A21				A25	A22	A22 Wi-Fi	HV2
VUE 160 V ЕС A14				–	–	–	–
VUT 160 VB ЕС A21				A25	A22	A22 Wi-Fi	HV2
VUT 160 VB ЕС A14				–	–	–	–
VUE 160 VB ЕС A21				A25	A22	A22 Wi-Fi	HV2
VUE 160 VB ЕС A14				–	–	–	–
VUT 160 V1 ЕС A21				A25	A22	A22 Wi-Fi	HV2
VUT 160 V1 ЕС A14				–	–	–	–
VUE 160 V1 ЕС A21				A25	A22	A22 Wi-Fi	HV2
VUE 160 V1 ЕС A14				–	–	–	–
VUT 160 V1B ЕС A21				A25	A22	A22 Wi-Fi	HV2
VUT 160 V1B ЕС A14				–	–	–	–
VUE 160 V1B ЕС A21				A25	A22	A22 Wi-Fi	HV2
VUE 160 V1B ЕС A14				–	–	–	–
VUT 200 V EC A14	SF 264х195х18 G3	–	–	–	–	–	HV2
VUT 200 VB EC A14
VUE 200 V EC A14
VUE 200 VB EC A14
VUT 250 V EC A14	–	SF 417х200х18 G4	SF 417х184х18 F7	–	–	–	–
VUT 250 VB EC A21				A25	A22	A22 Wi-Fi	HV2
VUT 250 VB EC A14				–	–	–	–
VUE 250 V EC A14				–	–	–	–
VUE 250 VB EC A21				A25	A22	A22 Wi-Fi	HV2
VUT 350 V1B ЕС A21	–	SF 384х196х40 G4	SF 384х196х40 F7	A25	A22	A22 Wi-Fi	HV2
VUT 350 V1B ЕС A14				–	–	–	–
VUE 350 V1B ЕС A21				A25	A22	A22 Wi-Fi	HV2
VUE 350 V1B ЕС A14				–	–	–	–
VUT 350 VB EC A21	–	SF 500х196х40 G4	SF 500х196х40 F7	A25	A22	A22 Wi-Fi	HV2
VUT 350 VB EC A14				–	–	–	–
VUE 350 VB EC A21				A25	A22	A22 Wi-Fi	HV2
VUE 350 VB EC A14				–	–	–	–
VUT 550 VB ЕС A21	–	SF 630х198х40 G4	SF 630х198х40 F7	A25	A22	A22 Wi-Fi	HV2
VUT 550 VB ЕС A14				–	–	–	–
VUE 550 VB ЕС A21				A25	A22	A22 Wi-Fi	HV2
VUE 550 VB ЕС A14				–	–	–	–

Modell	VOC-Sensor (0-10 V)	CO₂-Sensor (0-10 V)	Feuchtigkeitssensor (0-10 V)	Küchenhaube	Vorheizregister	Nachheizregister	Hydraulischer Siphon	Luftklappe	Elektrischer Antrieb	Sommereinsatz

VUT 160 V ЕС A21	DPWQ30600	DPWQ40200	DPWС11200	KH-1	NKP-125	NKD-125	SH-32	KRV 125	LF230	VL C6 366/285
VUT 160 V ЕС A14	–	–	–		–	–	SH-32
VUE 160 V ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-125	NKD-125	–
VUE 160 V ЕС A14	–	–	–		–	–	–
VUT 160 VB ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-125	NKD-125	SH-32
VUT 160 VB ЕС A14	–	–	–		–	–	SH-32			–
VUE 160 VB ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-125	NKD-125	–
VUE 160 VB ЕС A14	–	–	–		–	–	–
VUT 160 V1 ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-125	NKD-125	SH-32
VUT 160 V1 ЕС A14	–	–	–		–	–	SH-32			VL C6 366/285
VUE 160 V1 ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-125	NKD-125	–
VUE 160 V1 ЕС A14	–	–	–		–	–	–
VUT 160 V1B ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-125	NKD-125	SH-32
VUT 160 V1B ЕС A14	–	–	–		–	–	SH-32			–
VUE 160 V1B ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-125	NKD-125	–
VUE 160 V1B ЕС A14	–	–	–		–	–	–
VUT 200 V EC A14	–	–	–		–	–	SH-32			VL C6 366/240
VUT 200 VB EC A14							SH-32			–
VUE 200 V EC A14							–
VUE 200 VB EC A14							–
VUT 250 V EC A14	–	–	–		–	–	SH-32
VUT 250 VB EC A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-125	NKD-125
VUT 250 VB EC A14	–	–	–		–	–
VUE 250 V EC A14	–	–	–		–	–	–
VUE 250 VB EC A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-125	NKD-125	–
VUT 350 V1B ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-160	NKD-160	SH-32
VUT 350 V1B ЕС A14	–	–	–		–	–	SH-32
VUE 350 V1B ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-160	NKD-160	–
VUE 350 V1B ЕС A14	–	–	–		–	–	–
VUT 350 VB EC A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-160	NKD-160	SH-32
VUT 350 VB EC A14	–	–	–		–	–	SH-32
VUE 350 VB EC A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-160	NKD-160	–
VUE 350 VB EC A14	–	–	–		–	–	–
VUT 550 VB ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-200	NKD-200	SH-32	KRV 200
VUT 550 VB ЕС A14	–	–	–		–	–	SH-32
VUE 550 VB ЕС A21	DPWQ30600	DPWQ40200	DPWС11200		NKP-200	NKD-200	–
VUE 550 VB ЕС A14	–	–	–		–	–	–
