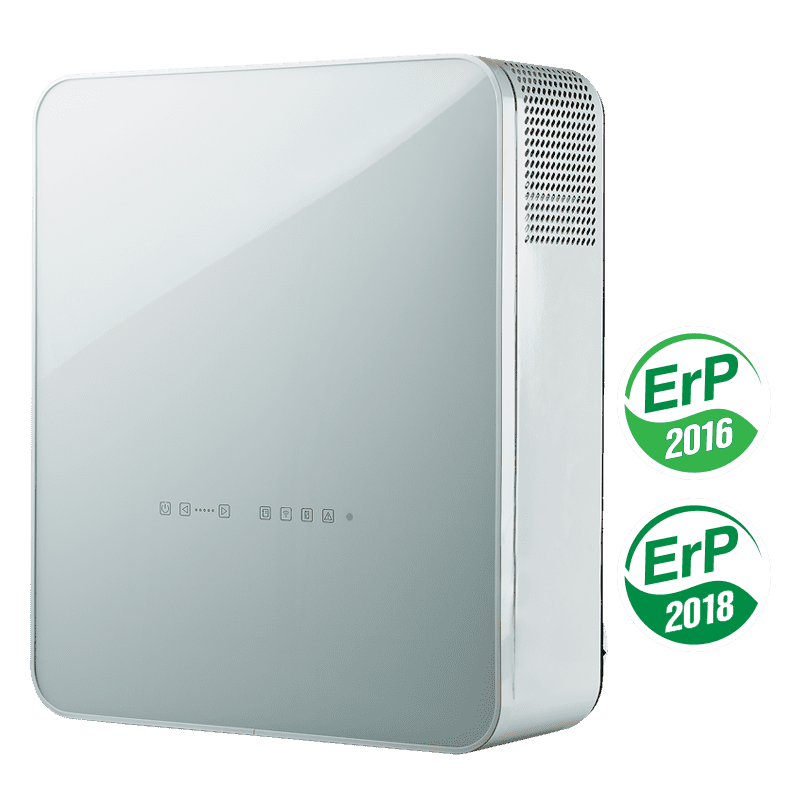

VENTS MICRA 100 ERV WiFi

Guaranteed Safe Checkout

Product Description

EIGENSCHAFTEN

Effiziente Be-und Entlüftung von einzelnen Räumen.
Für den Betrieb in den kalten Klimazonen ist eine Modifikation mit elektrischer Vorheizung oder Nachheizung verfügbar.
Modifikation mit einem Enthalpie-Wärmetauscher für feuchte und heiße Klimabedingungen.
EC-Motoren mit niedrigem Energiebedarf.
Zuluftreinigung durch zwei eingebauten Filter mit den Filterklassen G4 und F8. Optional: H13, Aktivkohlefilter F8.

Anschließen eines Lüftungsrohres für die Luftabfuhr aus dem Badezimmer ist möglich.
Einfache Montage.
Kompakte Größe.
Modernes Design.
Steuerung über App (Android/iOS).

AUFBAU

GEHÄUSE

VENTILATOREN

Polymerbeschichtetes Metallgehäuse mit einer Acrylabdeckung. Das moderne Design der Anlage ermöglicht es, sie harmonisch in jedes Interieur zu integrieren. Die Wärme- und Schalldämmung ist aus einer Schicht geschäumten Synthesekautschuks mit einer Dicke von 10 mm ausgestattet. Die Abdeckung bietet bequemen Zugang für die Filterwartung und verfügt über ein Schloss für zusätzliche Sicherheit. Die Anlage ist mit zwei Stutzen Ø 100 mm für die Frischluftzufuhr und die Abluftabsaugung ins Freie ausgestattet. Der dritte Stutzen Ø 100 mm (im Lieferumfang enthalten) kann zusätzlich an die Anlage zur Entlüftung eines Badezimmers angeschlossen werden.

Hochleistungs-EC-Motoren mit Außenläufer und Laufrad mit vorwärts gekrümmten Schaufeln. Ein entscheidender Vorteil der elektronisch kommutierten Motoren ist der hohe Wirkungsgrad (bis 90 %).

AB- UND ZULUFTKLAPPEN

HEIZREGISTER NE MICRA 100 FÜR DEN KONDENSAT-FROSTSCHUTZ (OPTIONAL)

Um einen Luftstrom bei ausgeschalteter Lüftungsanlage zu verhindern, sind automatische Zuund Abluftklappen vorhanden.

Beim Betrieb im kalten Klima besteht das Risiko des Einfrierens des Kondensats im Abluftrohr und in der Außehaube. Um die Eisbildung zu vermeiden, ist der Einbau des NE MICRA 100 Heizregisters erforderlich (separate Bestellung).

FILTER

VORHEIZUNG

Zuluftreinigung durch zwei Panelfiltern mit den Filterklassen G4 und F8. Bei erhöhten Anforderungen an die Luftreinheit kann ein F8 Filter durch einen Filter H13 oder einen Aktivkohlefilter F8 (separate Bestellung) ersetzt werden.
Abluftreinigung durch einen Panelfilter mit der Filterklasse G4.

Die Lüftungsanlagen MICRA 100 E WiFi und MICRA 100 E2 WiFi sind mit einem Elektro-Vorheizregister zum Frostschutz des Wärmetauschers ausgestattet.

NACHHEIZUNG

Die Lüftungsanlagen MICRA 100 E1 WiFi und MICRA 100 E2 WiFi sind mit einer elektrischen Nachheizung für die Temperaturerhöhung der Zuluft ausgestattet.

WÄRMETAUSCHER

Die Lüftungsanlagen MICRA 100 WiFi sind mit einem Gegenstrom-Wärmetauscher aus Polystyrol ausgestattet.
In der kalten Jahreszeit wird die Abluftwärme auf die Zuluft übertragen, was den Wärmeverlust beim Lüften reduziert. Dabei kann sich Kondensat bilden, das sich in einer speziellen Auffangwanne sammelt und durch das Abluftrohr nach außen abgeleitet wird.
In der warmen Jahreszeit wird die Wärme der Außenluft auf die Abluft übertragen. Dadurch wird die Zuluft abgekühlt und entfeuchtet, wodurch Klimaanlagen entlastet werden können.

Die Lüftungsanlage MICRA 100 WiFi ERV ist mit einem Enthalpie-Gegenstrom-Wärmetauscher ausgestattet.
In der kalten Jahreszeit werden die Wärme und Feuchte der Abluft durch den Enthalpie-Wärmetauscher auf die Zuluft übertragen, was Wärmeverluste durch Lüftung reduziert.
In der Sommerzeit absorbiert die Abluft die Wärme und Feuchte durch den Enthalpie-Wärmetauscher aus der Außenluft. Dadurch wird die Zuluft abgekühlt und entfeuchtet, wodurch Klimaanlagen entlastet werden können.

EINSTELLUNG DER LÜFTUNGSSTUFEN

Die Lüftungsanlage MICRA 100 WiFi verfügt über einen Fortluft-Temperatursensor, der den Zuluftventilator bei Frostgefahr abschaltet.
Der Wärmetauscher wird durch den warmen Abluftstrom erwärmt.

Danach schaltet sich der Zuluftventilator wieder ein und die Lüftungsanlage kehrt in den Normalbetrieb zurück.
Die Lüftungsanlagen MICRA 100 E WiFi und MICRA 100 E2 WiFi verfügen über eine elektrische Vorheizung für den Frostschutz.

FUNKSIONSWEISE

STEUERUNG

Die Lüftungsanlage ist mit einem Bedienfeld ausgestattet.
Eine Fernbedienung ist im Lieferumfang enthalten.
WLAN-Verbindung.
Steuerung via Smartphone oder Tablet (Android oder iOS).
Steuerung über App (Android/iOS).

BEDIENFELD

Ein-/Ausschalten der Anlage
Einstellung der Lüftungsstufen
Temperatursollwert für Nachheizregister erhöhen (für Modelle mit einem Nachheizregister)
Ein-/Ausschalten des Nachheizregisters (bei Modellen mit einem Nachheizregister)
Temperatursollwert für Nachheizregister senken (für Modelle mit einem Nachheizregister)
Ein-/Ausschalten des Timers
Ein-/Ausschalten des zeitgesteuerten Betriebs

Verfügbare Funktionen	MICRA 100 WiFi MICRA 100 E WiFi	MICRA 100 E1 WiFi MICRA 100 E2 WiFi
Umschaltung der Lüftungsstufen	+	+
Filterwechselanzeige	+	+
Alarmanzeige	+	+
Einstellung der Lüftungsstufen	+	+
Timer	+	+
Zeitplan	+	+
Ein-/Ausschalten der Nachheizung	–	+
Einstellung der Zulufttemperatur	–	+
Steuerung über App VENTS MICRA (Android/iOS)	+	+

Die App VENTS MICRA steht bei Google Play Market und App Store bereit

Parameter	MICRA 100 ERV WiFi 1 Lüftungsstufe	MICRA 100 ERV WiFi 2 Lüftungsstufe	MICRA 100 ERV WiFi 3 Lüftungsstufe	MICRA 100 ERV WiFi 4 Lüftungsstufe	MICRA 100 ERV WiFi 5 Lüftungsstufe	Maßeinheit
Geschwindigkeit	1	2	3	4	5	–
Phasen	1	1	1	1	1	˜
Max. Leistungsaufnahme exkl. Elektro-Heizregister	20	23	29	37	53	W
Spannung	220-240	220-240	220-240	220-240	220-240	V
Max. Stromaufnahme Lüftungsanlage	0.4	0.4	0.4	0.4	0.4	А
Förderleistung	30	44	60	75	100	m³/h
Frequenz	50/60	50/60	50/60	50/60	50/60	Hz
Effizienz der Wärmerückgewinnung	96	94	89	85	83	%
Drehzahl	2200	2200	2200	2200	2200	min^-1
Schalldruckpegel im Abstand von 3 m	13	20	27	33	39	dBА
Funktionen	WLAN, Filterwartungsanzeige, Timer, Zeitplan	WLAN, Filterwartungsanzeige, Timer, Zeitplan	WLAN, Filterwartungsanzeige, Timer, Zeitplan	WLAN, Filterwartungsanzeige, Timer, Zeitplan	WLAN, Filterwartungsanzeige, Timer, Zeitplan	–
Fernbedienung	Touch-WLAN-	Touch-WLAN-	Touch-WLAN-	Touch-WLAN-	Touch-WLAN-	–
Heizung	ohne Heizung	ohne Heizung	ohne Heizung	ohne Heizung	ohne Heizung	–
Gehäusematerial	pulverbeschichteter Stahl	pulverbeschichteter Stahl	pulverbeschichteter Stahl	pulverbeschichteter Stahl	pulverbeschichteter Stahl	–
Isolierungsschicht	10 mm	10 mm	10 mm	10 mm	10 mm	–
Filter: Abluft	G4	G4	G4	G4	G4	–
Filter: Zuluft	G4, F8, * F8 + Carbon, * H13	G4, F8, * F8 + Carbon, * H13	G4, F8, * F8 + Carbon, * H13	G4, F8, * F8 + Carbon, * H13	G4, F8, * F8 + Carbon, * H13	–
Gewicht	31	31	31	31	31	kg
Wärmetauschertyp	Gegenstrom	Gegenstrom	Gegenstrom	Gegenstrom	Gegenstrom	–
Wärmetauschermaterial	Enthalpie	Enthalpie	Enthalpie	Enthalpie	Enthalpie	–
Luftkanal	100	100	100	100	100	–
Typ	Be- und Entlüftung	Be- und Entlüftung	Be- und Entlüftung	Be- und Entlüftung	Be- und Entlüftung	–
SEV-Klasse	A	A	A	A	A	–
Option*						–

	MICRA 100 WiFi
Spezifischer Energieverbrauch (SEV), kWh/(m².a)	Kalt		Durchschnittlich		Warm
	-79,4	A+	-39,7	А	-14,3	Е
Typ des Lüftungsgeräts	Zwei-Richtungen
Antriebsart	Regelbare Lüftungsstufe
Art des Wärmerückgewinnungssystems	Regenerativ
Temperaturänderungsgrad der Wärmerückgewinnung, %	92
Max. Förderleistung, m³/h	100
Elektrische Eingangsleistung, W	53
Schallleistungspegel, dBA	47
Bezugs-Luftvolumenstrom, m³/s	0,017
Bezugsdruckdifferenz, Pa	N/A
SEL, W/m³/h	0,483
Steuerungstypologie	Steuerung nach örtlichem Bedarf
Innere Höchstleckluftquotenrate, %	0,1
Äußere Höchstleckluftquotenrate, %	0,9
Mischrate von Zwei-Richtung-Lüftungsanlagen, %	20
Empfindlichkeit des Luftstroms bei +20 Pa und -20 Pa	0,93
Luftdichtheit zwischen innen und außen, m³/h	7
Internetanschrift	www.ventilation-system.com
Jährlicher Stromverbrauch (JSV), kWh Elektrizität/a	Kalt		Durchschnittlich		Warm
	863		326		281
Jährlicher Stromverbrauch (JEH), kWh Elektrizität/a	Kalt		Durchschnittlich		Warm
	9230		4718		2133

Name	Bild	Beschreibung
MK Micra 100 white		Vorbereitungsset: Zwei Ø 100 mm Kunststoff-Lüftungsrohre, 500 mm lang; Außen-Lüftungshaube, weiß; Karton-Montageplatte
MK Micra 100 chrome		Vorbereitungsset: Zwei Ø 100 mm Kunststoff-Lüftungsrohre, 500 mm lang; Lüftungshaube aus dem poliertem Edelstahl; Karton-Montageplatte
NB Micra 100 white		Weiße Lüftungshaube
NB Micra 100 chrome		Lüftungshaube aus dem poliertem Edelstahl
NE Micra 100		Heizregister zur Verhinderung der Kondensatvereisung im Ablaufstutzen und in der Lüftungshaube
SF 193x158x18 G4		Filter G4
SF 193x158x47 F8		Filter F8
SF 193x158x47 F8 C		Aktivkohlefilter F8
SF 193x158x47 H13		Hepa-Filter H13
HR-S		Feuchtigkeitssensor HR-S
CO2-1		СО₂-Sensor mit der Anzeige der Luftqualität und der Ein/Aus-Taste
CO2-2		СО₂-Sensor
VL R6 366/157		Sommereinsatz

In jedem Raum, der belüftet werden soll, werden eine oder mehrere Lüftungsanlagen MICRA 100 WiFi installiert. Eine Lüftungsanlage kann einen Raum mit einer Fläche bis (maximal) 100 m² effizient belüften.	Es kann ein zusätzliches Lüftungsrohr zur Entlüftung eines Badezimmers an die Lüftungsanlage angeschlossen werden. Hierzu muss die Lüftungsanlage mit einem zusätzlichen Anschlussstutzen (im Leiferumfang erhätlich) mit einem Durchmesser von 100 mm bestückt werden.
VERWENDUNGSBEISPIEL DER LÜFTUNGSANLAGE MICRA 100 FÜR BÜRORÄUME MICRA 100 WIFI


VERWENDUNGSBEISPIEL DER LÜFTUNGSANLAGE MICRA 100 WIFI FÜR KLEINE WOHNRÄUME
