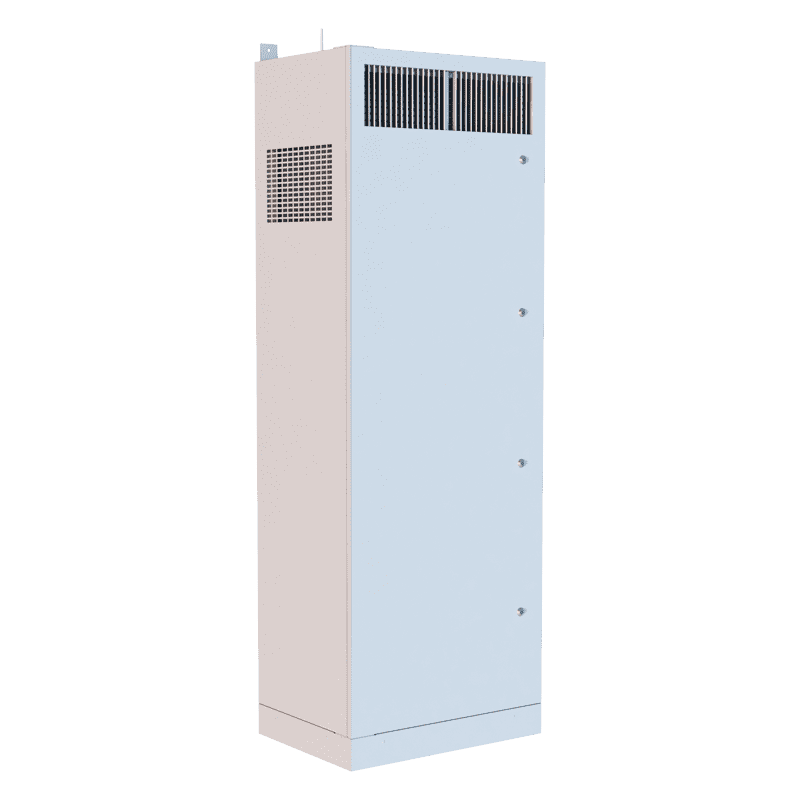

VENTS DVUT/DVUE HB EC V.2
Floor individual room ventilation systems in heat and sound insulated housing. Delivery capacity: up to 1240 m³/h. Heat recovery efficiency: up to 96%
- Lieferung und Rückgabe
Lieferung
Rücksendungen ohne vorherige Rücksprache mit EXTRAVENT werden nicht entgegengenommen. Rücksendungen werden nur mit Originalverpackung und unbenützt akzeptiert sofern diese innert 10 Tagen ab Bestellung retourniert werden. Rücksendungen werden je nach Zustand bis max. 80% von Warenwert vergütet.Zahlungsbedingungen
Die Zahlungen sind vom Besteller ohne irgendeinen Abzug (z.B. Skonto, Spesen, Steuern, Gebühr usw.) zu leisten. Die Zahlungsfrist beträgt 30 Tage ab Rechnungsdatum. Bei Nichtbezahlung innerhalb der Zahlungsfrist tritt ohne weitere Mahnung der Verzug ein. In diesem Falle ist EXTRAVENT berechtigt, Verzugszinsen in der Höhe von 6 % p. a. geltend zu machen.Garantie
2 Jahre Garantie auf alle Materiallieferungen Auf alle Materiallieferungen durch EXTRAVENT . Von der Garantie ausgeschlossen sind alle Arbeiten für Ein- oder Ausbau sowie Anreise zum Kunden und alle mögliche anfallende Kosten für Betriebsunterbrüche oder weiteres. Ausgeschlossen sind alle Luftfilter, Filter für Lackierkabinen und Verschleissteile oder Reparaturen auf Grund mangels Wartung oder Unterhalt der Anlage durch den Betreiber. Annahme: Einschichtbetrieb der Anlage. - Stelle eine Frage
VENTS DVUT/DVUE HB EC V.2
Stelle eine Frage
DESCRIPTION
- The ventilation systems DVUT HB EC V.2 and DVUE HB EC V.2 are designed for individual room ventilation in school classes, offices and other public and commercial spaces.
- Offers a simple and efficient ventilation solution for new buildings and old building renovations without installing an air distribution network.
CHARACTERISTICS
- Efficient ventilation for individual rooms.
- Available versions with electric pre- and post-heating registers.
- Available version with an enthalpy heat exchanger.
- EC-Motoren mit niedrigem Stromverbrauch.
- Geräuscharmer Betrieb.
- Einfache Montage.
- Modernes Design.
WIRKUNGSWEISE
- Die warme, verbrauchte Abluft strömt durch den Filter und Wärmetauscher und wird über den Radial-Abluftventilator ins Freie geführ.
- Die kalte, frische Außenluft strömt durch die Filter und den Wärmetauscher und wird dem Raum durch den Radial-Zuluftventilator zugeführt.
- Die Wärme der Abluft wird mittels des Wärmetauschers auf die Zuluft übertragen, wodurch eine Komforttemperatur gewährleistet wird und die Heizkosten gesenkt werden.
GEHÄUSE
- Das Gehäuse ist aus hochwertigem Stahl mit Polymerbeschichtung gefertigt und von innen mit 40 bis 80 mm wärme- und schalldämmender Isolation aus Mineralwolle ausgekleidet.
- Dank der modernen Optik passt die Lüftungsanlage zu jeder Innenraumgestaltung.
LUFTKLAPPEN
- Automatische Zu- und Abluftklappen verhindern Luftrückstrom bei Stillstand der Lüftungsanlage.
LUFTFILTERUNG
- Abluftkassettenfilter: ISO Coarse >60 % (G4).
- Zuluftkassettenfilter: ISO ePM1 60 % (F7).
VENTILATOREN
- Hocheffiziente, elektronisch kommutierte Außenläufermotoren mit vorwärts gekrümmten Laufradschaufeln. Zum heutigen Zeitpunkt bieten EC-Motoren die fortschrittlichste Lösung zur Energieeinsparung. EC-Motoren zeichnen sich durch eine hohe Förderleistung und einen vollständig steuerbaren Drehzahlbereich aus. Die Betriebseffizienz von bis zu 90 % ist ein entscheidender Vorteil von elektronisch gesteuerten Motoren.
VORHEIZUNG
- Die Lüftungsanlagen DVUT HBE EC V.2 und DVUT HBE2 EC V.2 sind mit einem Elektro-Vorheizregister zum Frostschutz des Wärmetauschers bestückt.
NACHHEIZUNG
- Die Lüftungsanlagen DVUT HBE2 EC V.2 sind mit einem Elektro-Nachheizregister zur Erhöhung der Zulufttemperatur bestückt.
BYPASS
- Die Lüftungsanlagen sind mit einem Bypass für die Sommerlüftung ausgestattet.
WÄRMETAUSCHER
- Die Lüftungsanlage DVUT verfügt über einen Gegenstrom-Wärmetauscher aus Polystyrol.
- In der kalten Jahreszeit entnimmt die frische, kalte Außenluft die Wärmeenergie aus der Abluft. Die Wärmerückgewinnung minimiert die Lüftungswärmeverluste.
- Die warme Außenluft wird im Wärmetauscher durch die kühle Abluft abgekühlt. Dadurch wird die Betriebsbelastung für Klimaanlagen reduziert und Strom gespart. In der warmen Jahreszeit wird die Wärme der Außenluft auf die Abluft übertragen. Dadurch wird die Zuluft abgekühlt und entfeuchtet, wodurch Klimaanlagen entlastet werden können.
- Die Lüftungsanlage DVUE ist mit einem Enthalpie-Gegenstrom-Wärmetauscher ausgestattet.
- In der kalten Jahreszeit werden die Wärme und Feuchte der Abluft über die Enthalpiemembran auf die Zuluft übertragen, was den Wärmeverlust durch die Lüftung reduziert. Die Wärmerückgewinnung minimiert die Wärmeverluste bei der Lüftung.
- In der Sommerzeit absorbiert die Abluft die Wärme und Feuchte durch den Enthalpie-Wärmetauscher aus der Außenluft. Dadurch wird die Zuluft abgekühlt und entfeuchtet, wodurch Klimaanlagen entlastet werden können.
STEUERUNG
Frostschutz
- Der Frostschutz im Wintersaison kann auf zwei Arten realisiert werden.
- Bei den Lüftungsanlagen ohne Vorheizregister schaltet sich der Zuluftventilator gemäß einem Signal des Ablufttemperatursensors ab. Die Oberfläche des Wärmetauschers wird mit dem warmen Abluftstrom erwärmt. Danach schaltet sich der Zuluftventilator ein und die Lüftungsanlage wechselt wieder in den Standardbetrieb.
- Bei den Lüftungsanlagen mit dem Nachheizregister wird der Außenluft am Eintritt in den Wärmetauscher erwärmt und somit wird die Vereisungsgefahr verhindert. Somit wird ein kontinuierlicher, kontrollierter Luftwechsel sichergestellt.
Steuerung
- Die Lüftungsanlagen DVUT/DVUE HB EC A21 verfügen über eine eingebaute Steuereinheit. Die Steuereinheit A21 ermöglicht die Integration der Anlage in das Smart Home-System oder BMS (Building Management System). Das Fernbedienfeld ist nicht im Lieferumfang enthalten und als Sonderzubehörteil erhältlich. Die Lüftungsanlage kann über die mobile App Vents Home auf dem Mobilgerät gesteuert werden. Die App steht im App Store, Play Market oder über den QR-Code zum Download bereit.
Funktion | А21 |
Fernbedienfeld mit Kabel | Option (A22) |
LCD-Fernbedienfeld mit Kabel | Option (A25) |
Drahtloses Fernbedienfeld | Option (A22 Wi-Fi) |
BMS | RS-485 Wi-Fi Ethernet MODBUS (RTU, TCP) |
WLAN-Steuerung der Lüftungsanlage über die mobile App | + |
Frostschutz | + |
Bypass | Auto controlled + hand controlled |
Time-controlled operation | + |
Filter maintenance indicator | According to filter timer |
According to filter contamination differential pressure switch | |
Alarm display | + |
Setting the ventilation level | + |
Timer | + |
RH%-Sensor | Option |
CO2-Sensor | Option |
VOC-Sensor | Option |
PM2.5-Sensor | Option |
Boost operation | + |
Fireplace operation | + |
Preheating | Option |
Post-heating | Option |
Connection of a cooling register | Option |
Connection of a fire alarm | Option |
Control of supply air temperature | + |
DVUT: Anlage mit einem Kunststoff-Wärmetauscher
DVUE: Anlage mit einem Enthalpie-Wärmetauscher
300;500;
1200 H: Bodenmontage, horizontal gerichtete Stutzen B: integrierte Bypassklappe _: kein Heizregister
E: Elektro-Vorheizregister
E2: Elektro-Vorheizregister und Elektro-Nachheizregister _: keine Ablaufpumpe
DN: eingebaute Ablaufpumpe ЕС: elektronisch gesteuerter Synchronmotor V.2: zweite modernisierte Generation А21
Produktname | Bild | DVUT 300 HB EC A21 V.2 | DVUT 500 HB EC A21 V.2 | DVUT 1200 HB EC A21 V.2 |
Außenlüftungshaube aus weiß lackiertem Edelstahl | NB DVUT 300 HB white | NB DVUT 500 HB white | NB DVUT 1200 HB white | |
Außenhaube aus poliertem Edelstahl | NB DVUT 300 HB chrome | NB DVUT 500 HB chrome | NB DVUT 1200 HB chrome | |
Externes Lüftungsgitter aus Aluminium | MVMA 200 bVn Al | MVMA 250 bVn Al | MVMA 400 bVn Al | |
Abluftfilter ISO Coarse >60% (G4) | SF 203x308x20 G4 (2 Stk.) | SF 255x448x25 G4 (2 Stk.) | SF 450x395x48 G4 | |
Zuluftfilter ISO ePM1 60% (F7) | SF 384x273x60 F7 | SF 449x318x60 F7 | SF 540x450x48 F7 | |
VOC-Sensor (0-10 V) | DPWQ30600 | |||
СО2-Sensor (0-10 V) | DPWQ40200 | |||
CO2-Sensor | CO-1 | |||
CO2-Sensor | CO-2 | |||
CO2-Sensor | CO2-3 | |||
Feuchtigkeitssensor (0-10 V) | DPWС11200 | |||
Feuchtigkeitssensor (Schließerkontakt) | HR-S | |||
Feuchtigkeitssensor | HV2 | |||
Siphon | SH-32 | |||
Ablaufpumpe | DN-2 |
