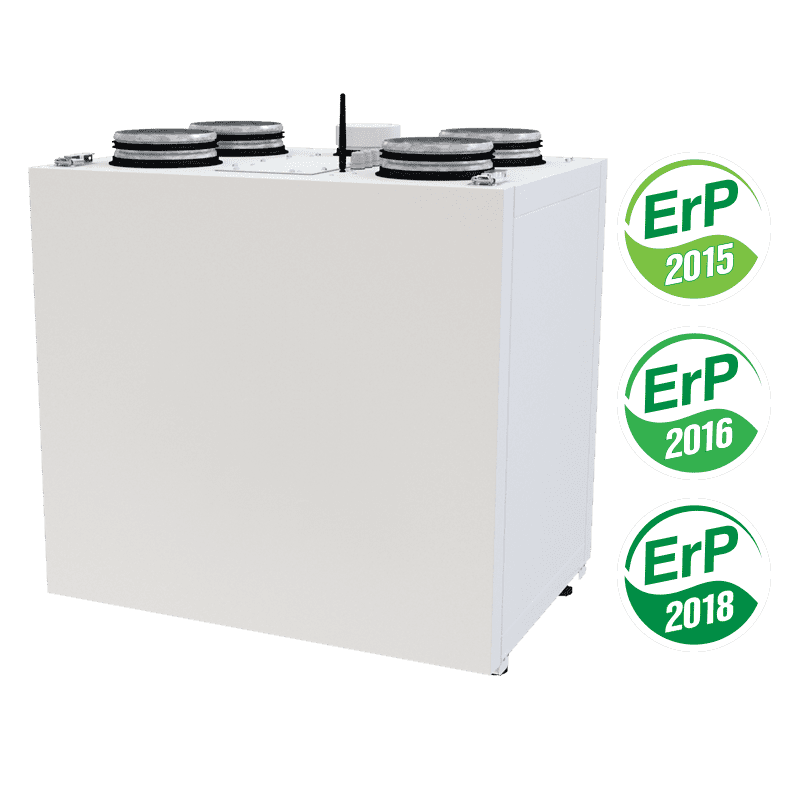

    VENTS VUTR VE EC Lüftungsanlagen mit Wärmerückgewinnung

    Stelle eine Frage

      ... Leute sehen sich das gerade an

      Teilen
    Guaranteed Safe CheckoutTrust
    BESCHREIBUNG
    • Die Lüftungsanlagen VUTR VE EC sind die vollständigen betriebsbereite Lüftungsgeräte zur Luftfilterung, Frischluftzufuhr und Entlüftung von Innenräumen.
    • Der Rotationswärmetauscher dient dazu, die Abluftwärme an die frische Außenluft zu übertragen.
    • Die Lüftungsanlagen werden in Lüftungs- und Klimaanlagen in Gewerbe-, Büro- und anderen öffentlichen oder industriellen Räumen verwendet, die eine wirtschaftliche Lösung und ein kontrolliertes Lüftungssystem erfordern.
    • Integrierte EC-Motoren vermindern den Energieverbrauch im Vergleich zu Standardmotoren um das Einhalb- bis Dreifache und zeichnen sich durch eine hohe Leistung und einen niedrigen Geräuschpegel aus.
    • Alle Modelle sind kompatibel mit Lüftungsrohren mit einem Durchmesser von 125, 160 und 200 mm.
    MODIFIKATIONEN
    • VUTR VE EC: Modelle mit einem elektrischen Heizregister.

    GEHÄUSE
    • Das Gehäuse besteht aus verzinktem Stahlblech und ist dank einer Auskleidung aus Mineralwolle schall- und wärmeisoliert.
    • Die Isolierungsschicht der VUTR 200, V2E EC-Anlagen beträgt 20 mm und der VUTR 280, 400 und 600 VE EC-Anlagen beträgt 40 mm.
    KÜCHENABZUGSHAUBE FILTER
    • Alle Lüftungsanlagen verfügen über ein fünftes Stutzen zum Anschluss des Lüftungsrohres von der Küchenabzugshaube. Siehe das Einsatzbeispiel.
    • Die konstruktive Besonderheit der VUTR 200 V2/VE2 EC ermöglicht einen Anschluss einer Küchenabzugshaube KH-1 (Sonderzubehör) direkt an die Lüftungsanlage.

    • Effiziente Zuluftreinigung durch zwei eingebaute Zuluftfilter mit den Filterklassen G4 und F7.
    • Die Abluftreinigung erfolgt über einen eingebauten Filter der Filterklasse G4.



    VENTILATOREN
    • Für die Be- und Entlüftung werden hocheffiziente, elektronisch kommutierte Außenläufermotoren und Radiallaufräder verwendet.
    • EC-Motoren arbeiten mit der fortschrittlichste Technik zur Energieeinsparung.
    • EC-Motoren zeichnen sich durch hohe Leistung, einen niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Laufgeschwindigkeiten aus.
    • Der hohe Wirkungsgrad bis 90 % ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.
    ROTATIONSWÄRMETAUSCHER

    Funktionsweise des Rotationswärmetauschers

    • Der Rotationswärmetauscher ist ein kurzer, rotierender Zylinder, der von innen so mit geriffeltem Aluminiumband ausgekleidet ist, dass sowohl Ab-als auch Zuluftströme den Zylinder durchströmen.
    • Das Band des Wärmetauschers kommt zuerst mit dem Zuluftstrom in Kontakt und anschließend mit dem Abluftstrom.
    • Demzufolge wird es abwechselnd erwärmt und abgekühlt.
    • Auf diese Weise wird die Wärme und Feuchte vom warmen Luftstrom an den kalten Luftstrom abgegeben.
    • Die wesentlichen Vorteile des Rotationswärmetauschers im Vergleich zum Plattenwärmetauscher sind das Fehlen von Kondensatbildung, die Erhaltung einer angenehmen Raumluftfeuchte und eine niedrige Frostgefahr.
    HEIZREGISTER
    • VUTR V(2)E EC-Anlagen verfügen über ein elektrisches Heizregister.
    • Wenn die Wärmerückgewinnung nicht ausreicht, um die gewünschte Raumlufttemperatur zu erreichen, schaltet sich das eingebaute elektrische Heizregister automatisch ein, um die Zuluft zusätzlich zu erwärmen.
    • Das Heizregister verfügt über einen Überhitzungsschutz, um einen zuverlässigen Betrieb der Lüftungsanlage zu gewährleisten.
    AUTOMATION
    • Die Lüftungsanlagen VUTR V(2)E EC 21 verfügen über eine eingebaute Steuereinheit.
    • Die Steuereinheit A21 ermöglicht die Integration der Anlage in das Smart Home-System oder BMS (Building Management Systems).
    • Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat gekauft).
    • Laden Sie das Programm VENTS AHU herunter, um die Anlage über Wi-Fi zu steuern.
    STEUERUNG UND AUTOMATION

    Funktionen A21
    WLAN-Steuerung der Lüftungsanlage über die mobile App +
    Steuerung der Lüftungsanlage über das Bedienfeld mit Kabel А22 (Option)
    Steuerung der Lüftungsanlage über das drahtlose Bedienfeld А22 Wi-Fi (Option)
    LCD-Bedienfeld mit Kabel
    А25 (Option)
    BMS
    RS-485
    WI-FI
    Ethernet
    MODBUS (RTU, TCP)
    Service Vents Cloud Server +
    Drehzahlumschalten +
    Filterwechselanzeige gemäß Filtertimer
    Alarmanzeige vollständige Alarmbeschreibung in mobiler App
    Zeitgesteuerter Betrieb +
    Timer +
    Betrieb Boost +
    Betrieb Kamin +
    Anschluss der Nachheizung
    In E-Modellen – integriertes Nachheizregister, es kann kein externer Nachheizregister angeschlossen werden.
    Anschluss der Kühlung Option
    Anschluss der Küchenabzugshaube Option
    Kontrolle der Min. Zulufttemperatur +
    Feuchtigkeitskontrolle Option
    CO2-Kontrolle Option
    VOC-Kontrolle Option
    Anschluss des Brandmelders Option

    *Option: diese Funktion ist verfügbar bei Einsetzen des entsprechenden Zubehörteils (siehe Zubehör).

    MONTAGE
    • Die Lüftungsanlagen sind für die Wandmontage oder Bodenmontage konstruiert.
    • Der Zugang zu Anlage und Filtern erfolgt über die vordere Wartungstüren.
    • Das Tauschen der Front- und Rückklappen erfolgt bei der Montage für die linksseitige oder rechtsseitige Montage.
    EINSATZBEISPIEL
    Serie Wärmetauschertyp Nennförderleistung, m³/h Montagetyp Isolierungsschicht Typ des Heizregisters Motortyp Bedienfeld
    VENTS VUT R: Rotationswärmetauscher 200; 280; 400; 600 V: vertical _: 40 mm
    2: 20 mm
    E: Elektro-Heizregister ЕС: elektronisch kommutierter Synchronmotor
    A21
    Modell
    Panelfilter G4
    Panelfilter F7
    LCD-Bedienfeld
    Bedienfeld
    Wi-Fi-Bedienfeld
    VOC-Sensor 0-10 V
    CO2
    Sensor 0-10 V
    Feuchtigkeitssensor 0-10 V
    Feuchtigkeits sensor NO

    VUTR 200 V2E EC A21
    SF 284х103х60 G4
    SF 284х103х60 F7 А25 А22 А22 Wi-Fi DPWQ 30600 DPWQ 40200 DPWC 11200 HR-S
    VUTR 280 VE EC A21
    SF 400х196х40 G4
    SF 400х196х40 F7
    VUTR 400 VE EC A21
    SF 436х196х40 G4
    SF 436х196х40 F7
    VUTR 600 VE EC A21
    SF 536х220х40 G4
    SF 536x220x40 F7



    Modell Feuchtigkeitssensor 0-10 V Küchenabzugshaube Schalldämpfer Rückschagklappen Luftklappen Schlauchschellen Elektrische Steuerantriebe
    VUTR 200 V2E EC A21 HV-2 KH-1 SR 125 SRF 125 КОМ 125 KRV 125 C 125 LF230 TF230
    VUTR 280 VE EC A21
    VUTR 400 VE EC A21 SR 160 SRF 160 КОМ 160 KRV 160 C 160
    VUTR 600 VE EC A21 SR 200 SRF 200 КОМ 200 KRV 200 C 200
