| BESCHREIBUNG |
|

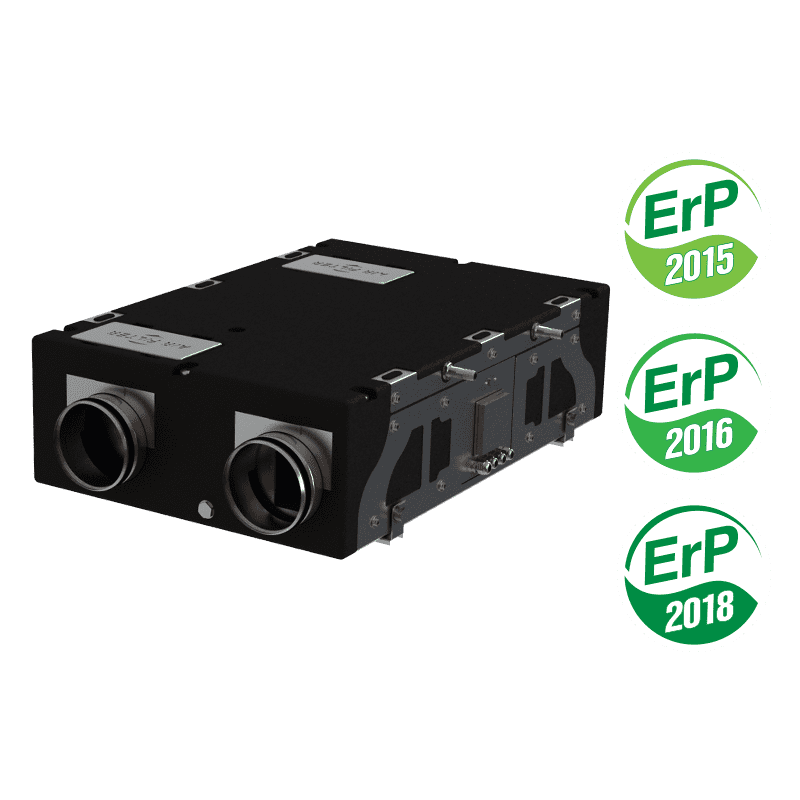

- Die Lüftungsanlagen sind betriebsbereite Lüftungsgeräte zur Luftfilterung, Frischluftzufuhr und Entlüftung von Innenräumen.
- Die Abluft-Wärme dient zur Erwärmung der Zuluft in einem hocheffizienten Plattenwärmetauscher.
|
- Die Lüftungsanlagen eignen sich für energieeffiziente Lüftung von Privathäusern und Wohnungen.
- Kompatibel mit Lüftungsrohren mit einem Durchmesser von 150 mm.
|
| FILTER |
 |
- Zuluftreinigung durch zwei eingebaute Filter mit den Filterklassen G4 und F7.
- Abluftreinigung erfolgt durch einen eingebauten Filter mit der Filterklasse G4.
|
| GEHÄUSE |
BYPASS |
- Das Gehäuse besteht aus Polypropylenschaum(EPP), das hohe Wärme- und Schalldämmungseigenschaften hat.
|
- Die LüftungsanlagenVUT/VUE 180 P5B EC A14/A21 sind mit einem Bypass für die Sommerlüftung (Abkühlung mit der Außenluft) ausgestattet.
|
| VENTILATOREN |
|
- Für die Be- und Entlüftung werden hocheffiziente, elektronisch kommutierte Außenläufermotoren (EC) und Radiallaufräder mit vorwärts gekrümmten Schaufeln verwendet.
- EC-Motoren haben ein sehr effizientes Verhältnis von Leistung zu Fördervolumen und erfüllen die aktuellen Anforderungen zur Energieeinsparung.
|
- Die hohe Effizienz bis zu 90 % ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.
|
| WÄRMETAUSCHER |
|
- Die Lüftungsanlagen VUT 180 P5B EC sind mit einem Gegenstrom-Wärmetauscher aus Polystyrol ausgestattet.
- In der kalten Jahreszeit wird die Abluftwärme auf die Zuluft übertragen, was den Wärmeverlust beim Lüften reduziert.
- Dabei kann sich Kondensat bilden, das sich in einer speziellen Auffangwanne sammelt und durch das Abluftrohr nach außen abgeleitet wird.
- In der warmen Jahreszeit wird die Wärme der Außenluft auf die Abluft übertragen.
- Auf diese Weise tritt kühlere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.
|
- Die Lüftungsanlagen VUE 180 P5B EC sind mit einem Gegenstrom-Wärmetauscher ausgestattet.
- In der kalten Jahreszeit werden die Wärme und Feuchte der Abluft über den Enthalpie-Wärmetauscher auf die Zuluft übertragen, was den Wärmeverlust durch die Lüftung reduziert.
- In der warmen Jahreszeit werden die Wärme und Feuchte der Außenluft über den Enthalpie-Wärmetauscher auf die Abluft übertragen.
- Auf diese Weise tritt kühlere und trockenere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.
|
| STEUERUNG |
|
- Die Lüftungsanlagen VUT/VUE 180 P5B EC A21 verfügen über eine eingebaute Steuereinheit.
- Die Steuereinheit A21 ermöglicht die Integration der Anlage in das Smart Home-System oder BMS (Building Management Systems).
- Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat gekauft).
- Laden Sie das Programm VENTS AHU herunter, um die Anlage über Wi-Fi zu steuern.
- Die Anlagen VUT/VUE 180 P5B EC A14 verfügen über eine eingebaute Steuereinheit und ein Wand-Bedienfeld mit einem Touchscreen A14 und LED-Anzeige.
|
|
| FROSTSCHUTZ |
|
- Der Frostschutz bei den Anlagen VUT/VUE 180 P5B EC A14 erfolgt durch Abschaltung des Zuluftventilators.
|
- Bei den Anlagen VUT/VUE 180 P5B EC A21 gibt es eine Möglichkeit einen Vorheizregister zum Frostschutz der Anlage anzuschliessen.
|
| STEUERUNG UND AUTOMATION |
|
| Funktionen |
A21 |
A14 |
| Steuerung über Wi-Fi mit einem Mobilgerät |
+ |
– |
| Steuerung über einem kabelgebundenen Fernbedienfeld |
Option (A22)
 |
А14
 |
| Steuerung über ein kabelgebundenes LCD-Fernbedienfeld |
|
– |
| Steuerung über einem drahtlosesen Fernbedienfeld |
Option (A22 Wi-Fi)
 |
– |
| BMS |
RS-485
Wi-Fi
Ethernet
MODBUS (RTU, TCP)
|
– |
| Service Vents Cloud Server |
+
|
– |
| Lüftungsstufeeinstellung |
+ |
+ |
| Filterwechselanzeige |
Gemäß dem Filtertimer |
Gemäß dem Filtertimer |
| Alarmanzeige |
Vollständige Alarmbeschreibung in der mobilen Anwendung |
LED Alarmanzeige |
| Zeitgesteuerter Betgrieb |
+ |
– |
| Bypass |
Automatisch |
– |
| Manuell |
Manuell |
| Timer |
+ |
– |
| Boost-Modus |
+ |
– |
| Kamin-Modus |
+ |
– |
| Frostschutz |
Durch zyklische Abschaltungen des Zuluftventilators |
Durch zyklische Abschaltungen des Zuluftventilators |
| Durch Vorheizung (Option) |
– |
| Anschluss der Nachheizung |
Option |
– |
| Anschluss der Kälteanlage |
Option |
– |
| Kontrolle der Min. Zulufttemperatur |
+ |
– |
| Feuchtigkeitskontrolle |
Option |
Option |
| CO2-Kontrolle |
Option |
Option |
| VOC-Kontrolle |
Option |
– |
| PM2.5-Kontrolle |
Option |
– |
| Anschluss des Brandmelders |
Option |
Option |
*Option: Funktion ist beim Einsetzen von entsprechendem Zubehör verfügbar.
|
| MONTAGE |
|
- Die Anlage ist für die Deckenmontage, horizontale Wandmontage oder vertikale Montage mit Montagehalter bestimmt.
|
- Achten Sie bei der Montage auf den Zugang für Wartungs- oder Reparaturarbeiten.
|
