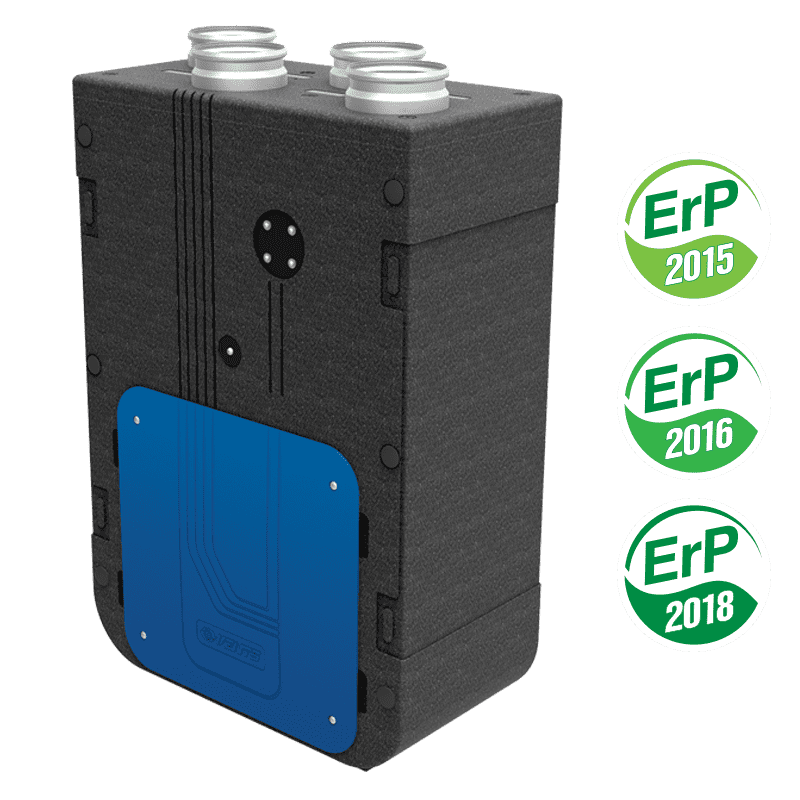

VENTS VUT/VUE 270 V5B EC-Serie Lüftungsanlagen mit Wärmerückgewinnung

BESCHREIBUNG

Die Lüftungsanlagen sind betriebsbereite Lüftungsgeräte zur Luftfilterung, Frischluftzufuhr und Entlüftung von Innenräumen.
Die Abluft-Wärme dient zur Erwärmung der Zuluft in einem hocheffizienten Plattenwärmetauscher.

Die Lüftungsanlagen eignen sich für energieeffiziente Lüftung von Privathäusern und Wohnungen.
Kompatibel mit Lüftungsrohren mit einem Durchmesser von 125 mm.

FILTER

Der Zuluft- und Abluftströme werden in den Panelfiltern der Filterklasse G4 gereinigt, und ein F8 Filter ist ebenfalls als Zubehör erhältlich.

GEHÄUSE

Das Gehäuse besteht aus Polypropylen-Schaum (EPP), das hohe Wärme- und Schalldämmungseigenschaften hat (die Plattendicke – 15-26 mm).

VENTILATOREN

Für die Be- und Entlüftung werden hocheffiziente, elektronisch kommutierte Außenläufermotoren (EC) und Radiallaufräder mit vorwärts gekrümmten Schaufeln verwendet.

EC-Motoren haben ein sehr effizientes Verhältnis von Leistung zu Fördervolumen und erfüllen die aktuellen Anforderungen zur Energieeinsparung.
Die hohe Effizienz bis zu 90 % ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.

WÄRMETAUSCHER

Die Lüftungsanlagen VUT 270 V5B EC sind mit einem Gegenstrom-Wärmetauscher aus Polystyrol ausgestattet.
In der kalten Jahreszeit wird die Abluftwärme auf die Zuluft übertragen, was den Wärmeverlust beim Lüften reduziert.
Dabei kann sich Kondensat bilden, das sich in einer speziellen Auffangwanne sammelt und durch das Abluftrohr nach außen abgeleitet wird.
In der warmen Jahreszeit wird die Wärme der Außenluft auf die Abluft übertragen.
Auf diese Weise tritt kühlere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.

Die Lüftungsanlagen VUE 270 V5B EC sind mit einem Gegenstrom-Wärmetauscher ausgestattet.
In der kalten Jahreszeit werden die Wärme und Feuchte der Abluft über den Enthalpie-Wärmetauscher auf die Zuluft übertragen, was den Wärmeverlust durch die Lüftung reduziert.
In der warmen Jahreszeit werden die Wärme und Feuchte der Außenluft über den Enthalpie-Wärmetauscher auf die Abluft übertragen.
Auf diese Weise tritt kühlere und trockenere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.

BYPASS

Die Lüftungsanlagen VUT/VUE 270 V5B EC sind mit einem Bypass für die Sommerlüftung (Abkühlung mit der Außenluft) ausgestattet.

STEUERUNG

Die Lüftungsanlagen VUT/VUE 270 V5B EC A21 verfügen über eine Steuereinheit.
Die Steuereinheit A21 ermöglicht die Integration der Anlage in das Smart Home-System oder BMS (Building Management Systems).
Das Fernbedienfeld ist nicht im Lieferumfang enthalten (separat gekauft).
Laden Sie das Programm VENTS AHU herunter, um die Anlage über Wi-Fi zu steuern.
Die Anlagen VUT/VUE 270 V5B EC A14 verfügen über eine eingebaute Steuereinheit und ein Wand-Bedienfeld mit einem Touchscreen A14 und LED-Anzeige.

FROSTSCHUTZ

MONTAGE

Der Frostschutz bei den Anlagen VUT/VUE 270 V5B EC A14 erfolgt durch Abschaltung des Zuluftventilators.
Bei den Anlagen VUT/VUE 270 V5B EC A21 gibt es eine Möglichkeit einen Vorheizregister zum Frostschutz der Anlage anzuschliessen.

Die Anlage ist für die Wand- und Bodenmontage bestimmt.
Der Watrungszugang zu Anlage und Filtern erfolgt sowohl über die rechte als auch über die linke Seite.

STEUERUNG UND AUTOMATION

Funktionen	A21	A14
Steuerung über einem kabelgebundenen Fernbedienfeld	Option (A22)	А14
Steuerung über ein kabelgebundenes LCD-Fernbedienfeld	Option (А25)	–
Steuerung über einem drahtlosesen Fernbedienfeld	Option (A22 Wi-Fi)	–
BMS	RS-485 Wi-Fi Ethernet MODBUS (RTU, TCP)	–
Service Vents Cloud Server	+	–
Steuerung über Wi-Fi mit einem Mobilgerät	+	–
Lüftungsstufeeinstellung	+	+
Filterwechselanzeige	Gemäß dem Filtertimer	Gemäß dem Filtertimer
Filterwechselanzeige	Gemäß dem Differenzdruckschalter der Filterverschmutzung	–
Alarmanzeige	Vollständige Alarmbeschreibung in der mobilen Anwendung	LED Alarmanzeige
Zeitgesteuerter Betgrieb	+	–
Bypass	Automatisch	–
Bypass	Manuell	Manuell
Timer	+	–
Boost-Modus	+	–
Kamin-Modus	+	–
Frostschutz	Durch zyklische Abschaltungen des Zuluftventilators	Durch zyklische Abschaltungen des Zuluftventilators
Frostschutz	Durch Vorheizung (Option)	–
Anschluss der Nachheizung	Option	–
Anschluss der Kälteanlage	Option	–
Kontrolle der Min. Zulufttemperatur	+	–
Feuchtigkeitskontrolle	Option	Option
CO₂-Kontrolle	Option	Option
VOC-Kontrolle	Option	–
PM2.5-Kontrolle	Option	–
Anschluss des Brandmelders	Option	Option
*Option: Funktion ist beim Einsetzen von entsprechendem Zubehör verfügbar.

AUFBAU DER LÜFTUNGSANLAGE

VERWENDUNGSBEISPIEL

Serie	Nennförderleistung, m³/h	Montageeigenschaften	Gehäuseausführung	Bypass	Motortyp	Steuerung
VUT: Lüftung mit Wärmerückgewinnung VUE: Lüftung mit Energierückgewinnung	270	V: vertikal	5: Polypropylen-Schaum (EPP)	B: integrierter Bypass	ЕС: elektronisch kommutierter Synchronmotor	A14 А21
